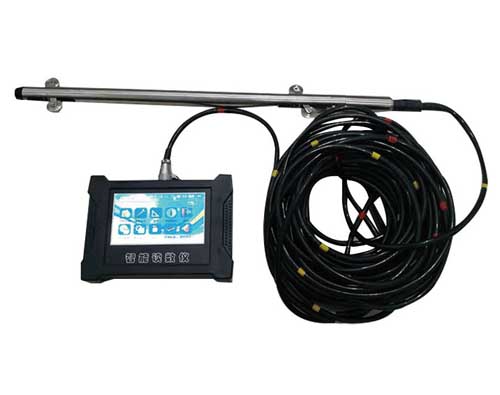

測斜儀數據的分析與預警是基坑安全監測的核心環節，其目的不僅是記錄數據，更是為了動態感知風險、預判變形趨勢、及時觸發應急響應。結合新的技術規范與工程實踐，我為你梳理了一套從數據處理到智能預警的完整流程。
?? 一、數據預處理：從“原始讀數”到“真實位移”
拿到測斜儀的原始讀數（通常是角度或電壓值）后，不能直接使用，須經過嚴謹?shù)膿Q算和修正，才能得到真實的水平位移量。
角度換算位移（積分計算）
核心邏輯：測斜儀測量的是每0.5米深度的傾角。水平位移量（Delta x）是通過從孔底（或固定端）向上逐段積分計算得出的。
計算公式：對于每一段（0.5m），位移增量 Delta x_i approx L cdot sin(theta_i)。累計位移則是各段增量的總和。
注意：當傾角較大（>5°）時，簡單的近似公式誤差會大，需采用三角函數計算。
關鍵修正步驟
正反向平均：為了探頭零漂，進行“正測”和“反測”（旋轉180°）。終讀數取兩者代數差的一半，即 V_{} = (V_{正} - V_{反}) / 2。
溫度修正：深基坑內溫度變化大，需根據探頭內置溫度傳感器或環境溫度，對讀數進行溫度漂移修正。
初始值確立：以基坑開挖前、土體未擾動時的連續3次穩定測量值的平均值作為初始基準值。后續所有位移量均相對于此基準計算。
?? 二、核心分析維度：看懂“變形曲線”
分析測斜數據不能只看一個數字，要看曲線形態和變化速率。
位移-深度曲線分析（空間維度）
通過繪制“位移量（X軸）- 深度（Y軸）”曲線，判斷變形模式：
懸臂型變形：曲線呈“弓”形，大位移發生在基坑頂部。通常出現在開挖初期，支撐尚未發揮作用時。
踢腳型變形：曲線底部向坑內凸出，大位移發生在坑底附近。這通常意味著基底土體隆起或圍護墻嵌固深度不足，是危險信號。
復合變形：頂部和底部同時變形，中間有支撐的部位變形較小。
位移-時間曲線分析（時間維度）
繪制“累計位移-時間”曲線，判斷穩定性：
收斂趨勢：曲線斜率逐漸變緩，終趨于水平。說明土體應力釋放完畢，基坑趨于穩定（安全）。
勻速發展：曲線呈直線增長。說明變形在持續，需密切關注是否與開挖進度同步。
加速發展：曲線斜率突然變陡（拐點出現）。這是失穩的前兆，須立即預警！
變化速率分析
“速率”往往比“累計值”更能反映突發風險。
計算每日位移增量（mm/d）。
如果累計位移未超限，但連續3天速率 > 2~3mm/d，或者速率呈現指數級增長，即使總量不大，也說明土體正在發生流變或破壞，需要重視。
三、預警閾值設定：三機制
根據《建筑基坑工程監測技術規范》（GB 50497）及工程經驗，通常采用“累計值 + 變化速率”的雙控指標，并實行分級預警。
預警等級 顏色標識 累計位移閾值 (參考) 變化速率閾值 (參考) 響應措施
黃色預警 ?? 警戒 達到設計值的 70% (如 20-25mm) 1~2 mm/d 加強監測頻率（如1次/12h），通知現場技術負責人關注。
橙色預警 ?? 行動 達到設計值的 80-90% (如 30-35mm) 2~3 mm/d (持續) 暫停開挖，加密監測（1次/4-6h），分析原因，準備加固方案。
紅色預警 ??緊急 達到設計限值 (如 >40-50mm) > 3~5 mm/d (加速) 立即停止施工，撤離人員，啟動應急預案（如回填反壓、加設支撐）。
> 注：具體值須依據設計圖紙和當?shù)氐刭|條件確定，軟土地區（如上海、天津）閾值通常更嚴。
四、智能化與自動化分析趨勢
傳統的“人工測量+Excel計算”模式存在滯后性，現代基坑監測正向自動化、智能化轉型：
實時在線監測：使用固定式測斜儀（節段式位移計）或全自動測斜機器人，數據通過無線傳輸實時上傳云平臺，實現24小時不間斷監控。
多源數據耦合：將測斜數據與水位、支撐軸力、周邊沉降等數據疊加分析。例如，發現“水位驟降”伴隨“測斜位移突增”，可判定為降水引起的土體固結沉降，從而定位風險源。
AI 預測模型：利用神經網絡（如LSTM、ELM模型）學習歷史數據，預測未來3-5天的變形趨勢。如果預測值將超紅線，系統可提前發出“預報警”，實現從“事后補救”到“事前預控”的跨越。
?? 總結：分析口訣
一看曲線形態，二看變化速率；
雙控指標（累計+速率）把關，分級響應不怠慢；
數據異常必復測，關聯工況找根源。
