滑動式自動測斜探測儀的使用安裝方式如下：
一、安裝前準備
場地清理
確保安裝現場平整、干燥，避免雜物干擾測量精度。
檢查測斜管埋設位置，確保其垂直度偏差≤±0.5°，導槽扭角偏差≤±0.2°/m，累計偏差≤±15°。
設備檢查

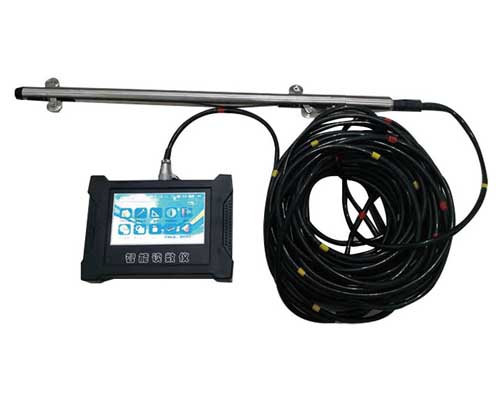

確認測斜儀探頭、電纜、讀數儀等組件完整，電量充足。
檢查測斜管導槽是否暢通，無堵塞或變形；導輪間距基準通常為500mm，需與探頭匹配。
測試探頭信號：將探頭垂直豎立，顯示初始值（通常為0）；左右擺動時，數值應在初始值附近波動，靜止時數值穩定，說明儀器正常。
測斜管埋設
鉆孔埋設：鉆孔直徑≥110mm，終孔直徑≥91mm，孔壁平整光滑。測斜管底端需深入穩定介質（如基巖面以下1.5-2.0m）。
隨填筑埋設：在壩體填筑過程中逐節接續測斜管，保持管口高于填筑面1m以上，每節管沉降伸縮段≤10-15cm。
回填材料：根據周圍介質選擇灌漿（砂礫石）、水泥砂漿（巖石）或膨潤土泥球（土料）回填密實。
二、安裝步驟
探頭與電纜連接
將探頭信號接頭按槽對準插入讀數儀面板，擰緊連接帽，確保防水密封圈（如O型圈）完好并涂有密封硅脂。
電纜需為專用加強芯電纜，每0.5m標有色環標記，用于深度定位。
測斜管內放置探頭
正測（A+讀數）：將探頭低導輪朝向基坑方向，緩慢放入測斜管底部，每提升0.5m（或1m）讀取一次數據，直至管頂。
反測（A-讀數）：取出探頭旋轉180°，重新放入管內，按相同間隔讀取數據。
數據采集與存儲
使用讀數儀或配套APP（如葛南測斜儀APP）記錄數據，支持藍牙連接、手動輸入或自動同步。
數據存儲格式通常包括測點序列號、距離、正測偏移量、反測偏移量、平均偏移量、累積偏移量等。
三、關鍵操作要點
方向校準
測斜管埋設時需標記導槽方向，確保探頭滑輪組與導槽對齊，避免觀測位置偏差。
規定正方向（如面向基坑方向傾斜為正），反方向測量時需旋轉探頭180°。
消除零漂影響
通過正反測數據相減（A+ - A-）消除傾角傳感器零漂，提高測量精度。
初始值需測量3次，取穩定值作為基準，后續測量值與初始值相減得到水平位移。
環境防護
避免探頭滑輪組放置在測斜管接頭處，防止讀數不穩定。
施工期間管口設臨時保護措施，埋設完成后安裝保護裝置（如鋼保護管）。
四、數據處理與分析
數據傳輸
將數據導入計算機，使用軟件（如北航軟件）處理，輸出水平位移曲線圖。
曲線反映地基或邊坡隨時間變化的位移趨勢，結合監測規程判斷是否需報警。
可靠性驗證
通過“查和”法驗證數據質量：正反測數據相加（A+ + A-），差值應為常量（等于傳感器零偏移的兩倍）。若差值突變，需檢查探頭、電纜或測量過程。
五、維護與注意事項
定期檢查
每次使用后清洗測桿，在導輪處滴潤滑油保持靈活。
檢查密封圈是否損壞，及時更換并涂抹硅脂延長使用壽命。
避免干擾
測量時遠離大型機械作業，防止震動或電磁干擾影響數據。
電纜接頭保持干燥，避免進水導致讀數不穩定。
